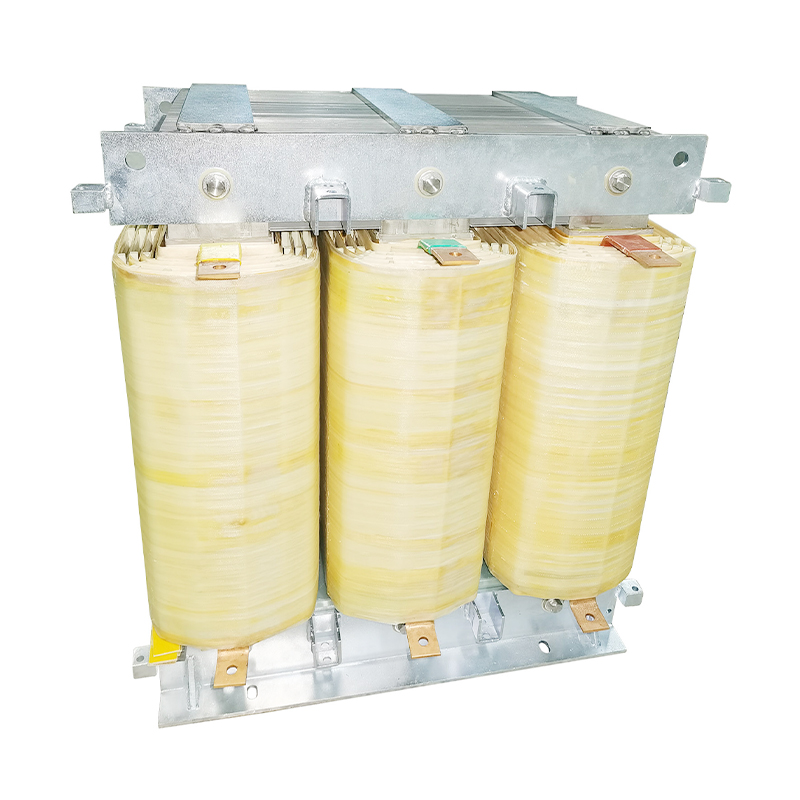

3300V filterreaktor

I elnätssystemet finns det många övertonskällor såsom likriktare, omvandlare och frekvensomriktare. De övertoner av hög ordning de genererar utgör ett allvarligt hot mot säker drift av huvudtransformatorn och annan elektrisk utrustning i systemet. För att möta denna utmaning används filterreaktorer i stor utsträckning i hög- och lågspänningsfilterskåp. De arbetar i serie med filterkondensatorer och absorberar, genom att exakt ställa in till specifika resonansfrekvenser, effektivt övertonsströmmar av motsvarande frekvenser i elnätet. Reaktanshastighetsdesignen är flexibel, inklusive alternativ som 1%, 5,67%, 6%, 12% och 13%, som effektivt kan undertrycka 3:e, 5:e, 7:e, 11:e, 13:e och högre ordningens övertoner.

Kärnfördelen med denna filterreaktor är att den inte bara avsevärt minskar harmoniska störningar i elnätet utan också optimerar systemets effektfaktor, vilket ger robust stöd för säker och stabil drift av elnätet. Specifikt har denna filterreaktor följande anmärkningsvärda egenskaper:
- Olika design: Finns i både trefas- och enfastyper, alla med järnkärnans torrtypsdesign för att säkerställa bra prestanda i olika applikationsscenarier.
- Högkvalitativ järnkärna: Tillverkad av högkvalitativa kallvalsade silikonstålplåtar med låg förlust. Järnpelarna är noggrant segmenterade med epoxilaminerade glastygskivor, vilket säkerställer att reaktorns luftgap förblir stabil under drift.
- Effektiva spolar: Lindade med platt koppartråd av F- eller H-grad, spolarna är tätt och enhetligt arrangerade, vilket effektivt förbättrar reaktorns totala prestanda.
- Avancerad bearbetning: Spolarna och järnkärnan i filterreaktorn genomgår en serie noggranna processer, inklusive förgräddning, vakuumimpregnering och värmehärdning. H-klassad impregneringslack används för att säkerställa att spolarna och järnkärnan är tätt sammanfogade, vilket förbättrar reaktorns hållbarhet och stabilitet.
- Kvalitetsmaterial: Klämmor, fästelement och andra komponenter i filterreaktorn är gjorda av icke-magnetiska material, vilket säkerställer en högkvalitativ faktor och stor filtreringseffekt.
- Anti-korrosionsbehandling: Alla utsatta delar genomgår strikt anti-korrosionsbehandling, vilket säkerställer långvarig stabil drift även i tuffa miljöer.
- Effektiv och energibesparande: Denna filterreaktor har låg temperaturökning, låg förlust, hög omfattande utnyttjandegrad och bekväm installation.
